項目介紹

世博軸是世博園區空間景觀和人流交通的主軸線，全長約 1000米，寬約 110米，是世博園區內最大的單體項目。它是主軸線，因?yàn)樗幱谄謻|世博園區中心地帶，左右分別連接中國館、浦東主題館群、世博中心和世博演藝中心，這4座建筑有著“一軸四館”的合稱。

作為上海世博園區最大的單體建筑，以及主要出入口、交通通道及集中的服務場所，世博軸以環保、節能的理念為世博會觀眾提供服務，又以輕盈、挺直的新型結構形象成為世博園區內的一大標志性建筑。

其中，世博軸地面鋼結構主體由6個巨大的“陽光谷”組成，其中最大的頂部直徑97米，底部直徑20米。將為城市中巨大的景觀軸線和標志物得以永久保留 ，成為未來上海都市空間景觀和城市交通的主軸。鑒于Moxa曾在北京奧運水立方的燈光控制系統中的出色表現，此次世博軸的燈光控制系統中，客戶仍然選擇了Moxa交換機作為系統通訊網絡的保障。

系統需求

• 實時性：由于陽光谷上高達60,000盞LED燈，且要由一臺燈光控制器對所有燈光進行控制。燈光控制器要同時接收到命令使燈光的切換同步，而燈光控制服務器發送命令的間隔非常的小，通常間隔為10ms/次。
• 帶寬大：陽光谷有6萬多盞燈，服務器每10毫秒就要讓燈光變幻一次顏色，所以傳輸?shù)臄?shù)據量就非常的大，就要求交換機帶寬高（數據量大，發送的時間間隔小）。
• 寬溫：由于上海室外溫度變化較大，產品必須應對炎炎夏日和寒冷冬日的考驗。

Moxa解決方案

整個世博軸燈光控制系統的網絡共劃分為三層，分別是核心層、匯聚層和接入層，Moxa根據網絡特性提供了不同的產品。

核心層：網絡主干部分稱為核心層，核心層的主要目的在于通過高速轉發通信，提供可靠的骨干傳輸結構，因此核心層交換機應擁有更高的可靠性和吞吐量。Moxa推薦采用EDS-G509，這是一款9個全千兆端口的網管型工業以太網交換機，最大可以支持5個光纖端口，能將現存網絡升級到千兆或者建立一套全千兆的骨干網絡。千兆傳輸能夠增加帶寬，以達到更高的網絡性能。核心層的EDS-G509分別連接燈光控制服務器和匯聚層的EDS-518A交換機，千兆帶寬也滿足了帶寬大的需求。

匯聚層：匯聚層是多臺接入層交換機的匯聚點，它必須能夠處理來自接入層設備的所有通信量，并提供到核心層的上行鏈路，因此匯聚層交換機與接入層交換機比較，需要更高的性能，更少的接口和更高的交換速率。在這里，Moxa的EDS-518A成為匯聚層交換機。因?yàn)槭啦┹S上有6個陽光谷，因此在每個陽光谷上放置一臺EDS-518A，向上連接核心層的EDS-G509交換機，向下接入層的EDS-308T和EDS-316T交換機。EDS-518A具有2個千兆端口和16個百兆端口，可提供高效能的以太網絡連接功能及多種實時網管功能，高信賴度的質量能確保系統24小時不間斷地運作。

接入層：接入層目的是允許終端用戶連接到網絡，因此接入層交換機具有低成本和高端口密度特性。Moxa EDS-308T和EDS-316T均屬于即插即用的非網管型工業以太網交換機，他們分別提供了8個和16個百兆端口，用于連接大量的燈光控制器。

整個燈光控制系統網絡采用星型架構，服務器到燈光控制器之間最多經歷3臺交換機，可保證數據的實時性，相對于環網架構的優勢在與他只經歷了3臺交換機能更好的滿足對實時性的要求。

此外，Moxa所有交換機都具有工業等級的設計，IP30等級的外殼，支持冗余電源輸入，導軌安裝方式等。此外，由于接入層的交換機的工作環境比較惡劣，因此EDS-308T和EDS-316T都選用了寬溫產品，能支持-40~75℃的溫度，應用范圍更廣泛。

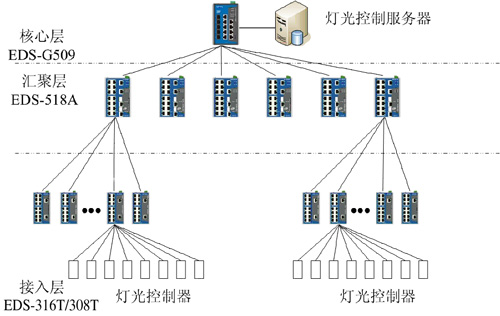

系統配置圖

為什么選擇Moxa？

• Moxa交換機具有多樣性，不同產品型號可滿足不同的應用需求，只需采用Moxa品牌即可完成網絡的構建
• EDS-G509交換機可以組成千兆以太網絡，完全滿足大帶寬的需求；EDS-518A交換機具有千兆端口和百兆端口，滿足匯聚層的通訊需求；EDS-308T和EDS-316T的多端口設計，可連接大量的燈光控制器Moxa交換機。此外，網絡架構簡單明了，也滿足了網絡實時性的需求
• EDS系列交換機無風扇和低功耗的設計有力保證了設備運行可靠、穩定，其MTBF均達20年以上。EDS-308T和EDS-316T的寬溫設計（-40~75℃）也確保產品在現場運行的可靠度
• Moxa在水立方燈光控制系統中的成功應用，是給予客戶的最佳證明
• Moxa團隊完整的技術支持和5年保修服務，可以確保及時有效的為客戶提供解決方案

應用產品介紹

EDS-G509

• 9個千兆以太網端口，最大可以支持5個光纖端口
• 支持多種網絡管理協議，可有效管理規劃網絡，并提升網絡安全穩定性
• 支持端口聚合，優化網絡帶寬
• 通過ABC-01自動備份器實現系統配置備份

EDS-518A

• 2個千兆口和16個快速以太網口
• 支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMP V1/V2c/V3，RMON
• 冗余雙直流電源輸入
• 通過ABC-01自動備份器實現系統配置備份

EDS-308T

• 高性能以太網交換機技術
• 8個10/100M端口，全/半雙工，MDI/MDIX 自適應
• IP 30，高強度堅固的外型設計
• 寬溫型號工作溫度范圍-40~75°C

EDS-316T

• 高性能以太網交換機技術
• 16個10/100M端口，全/半雙工，MDI/MDIX 自適應
• IP 30，高強度堅固的外型設計
• 寬溫型號工作溫度范圍-40~75°C
