工程介紹：

變電站的作用是將長距離傳輸的高電壓降為民用電壓（如110000V電壓變為380V）。一個電網除了需要各級的變電站，同時還需要一個完備的通訊系統。這個通訊系統主要完成各種數據的傳輸，如：RTU控制數據，VOIP語音數據，甚至變電站的前端的視頻數據。
以太網具有很好的兼容性,能夠將各種數據在一個網上傳輸。 各種類型的數據，或各種協議的數據都可以通過一些成熟的產品轉換成TCP/IP協議的數據在以太網上傳輸。
電力系統作為國家的一個能源系統在國民生計中占有十分重要的地位，一個強壯的網絡可以大大提高系統的穩定性和可靠性。那什么樣的網絡能夠承擔這么重要的任 務呢？具有冗余功能的工業以太網無疑是個很好的選擇。

系統描述：

在電力系統中普遍使用RTU來采集各個變電站的現場電力傳輸信號，如：一次電壓，二次電壓，電流，以及功率等；并且可以執行SCADA系統發送的控制命令，做現場繼電保護的切換。RTU的通訊接口通常來說采用RS-232接口。
RP3000/2000是一種綜合協議轉換設備，它具有兩個RJ-11 RS-232串口和兩個RJ-11語音接口。這種裝置可以分別將語音與串口數據轉換成TCP/IP的數據傳輸到以太網上。

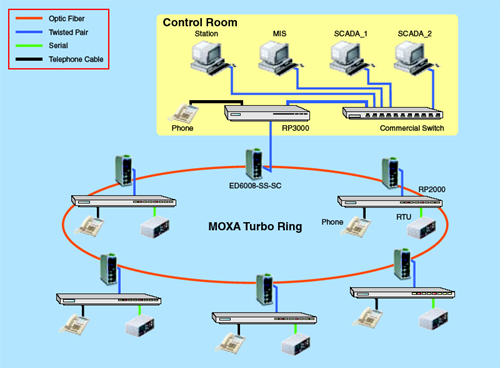

在這個系統中采用MOXA的具有冗余環網功能EDS-408A工業以太網交換機，組成了一個冗余通訊環。由于EDS-408A工業以太網交換機 具有兩個單模光纖接口不需要其它光端轉接設備就可以直接進行光電信號傳輸了。
由EDS-408A工業以太網交換機和RP3000/200組成的這個光傳輸網絡，完全滿足了客戶現場RTU數據和語音數據的傳輸。MOXA工業以太網交換機在電力行業中有著更廣泛的應用。

整體效益：

• Moxa Turbo Ring 支持快速冗余功能,能夠在小于 300 毫秒的時間內恢復，所以滿足了客戶對網絡穩定性，可靠性的需求。
• Moxa 工程師能夠通過web配置網絡上所有的ED6008，并且ED6008獨有的實時數據曲線幫助工程師分析通訊故障。
• EDS 408A是一款具有兩個單模光纖接口的工業以太網交換機，點對點能夠將數據傳輸至少15公里，滿足客戶對長距離傳輸的需要。
• EDS 408A工業以太網交換機 各種報警功能的設計能夠幫助工程師診斷各種故障。
