- 1口PROFIBUS轉Modbus TCP網關
MGate? 5101-PBM-MN系列
-
簡介
MGate 5101-PBM-MN網關為PROFIBUS設備（如PROFIBUS驅動或儀器儀表）和Modbus TCP主機之間建立通訊連接。MGate 5101-PBM-MN所有型號都配備堅固的金屬外殼，導軌安裝，以及內置的光電隔離保護。此外，還提供PROFIBUS和以太網狀態LED指示燈，便于現場維護。如此堅固耐用的設計使得MGate 5101-PBM-MN特別適合工業應用，如石油/天然氣、電力自動化、過程自動化和工廠自動化等。
易于配置和流量監控的Windows工具

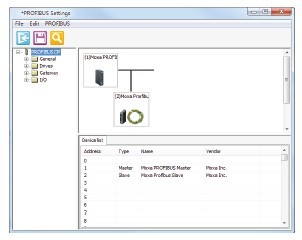

MGate Manager提供了一個用戶友好的界面來簡化配置和操作的過程。Moxa創新的AutoScan自動掃描功能可以自動檢測所有接入的PROFIBUS slave設備及其可用的I/O模塊，從而快速完成網關的配置，隨后建立一個易于讀取的數據映射表來協助完成Modbus TCP主機（例如SCADA和PLC）的配置。不僅如此，用戶還可配置導入/導出維護功能，采用內建的監控工具來維護Modbus通訊數據包的日志，進行系統故障排除。
多種維護功能
MGate 5101-PBM-MN提供Web console和Telnet console進行遠程維護。每種方式都支持加密通訊功能，例如HTTPS和SSH，以防止未經授權的訪問。固件還提供日志功能，例如Modbus或PROFIBUS的連接事件。用戶還可監控每個I/O數據，并通過web console遠程查看日志。不僅如此，MGate5101-PBM-MN還提供繼電器輸出報警功能，可隨時獲取電源輸入的狀態。以上這些功能為工程師提供了很多額外工具，來幫助他們進行故障排除和系統維護。
冗余電源輸入
MGate 5101-PBM-MN支持雙電源輸入，為系統提供了更大的靈活性。產品可同時連接兩臺現場的直流電源，即使一臺電源發生故障，也能確保連續不斷的運行。這些出色的可靠性使得PROFIBUS-Modbus TCP網關，成為您工業應用的理想選擇。
- 以太網端口數量：1
速率：10/100 Mbps, Auto MDI/MDIX
連接類型：8-pin RJ45
電磁隔離保護：內建1.5 KV
PROFIBUS協議：PROFIBUS DP-V1 Master
端口數量：1
數據傳輸速率：9600 bps ~ 12 Mbps
連接類型：DB9 female
隔離保護：內建2 KV
Modbus TCP操作模式：Modbus TCP Slave/Master
串口信號 (Serial Console)
RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
軟件配置選項：Serial Console, Windows Utility, Web (HTTP/
HTTPS), Telnet/SSH
工具：MGate Manager for Windows 2000, Windows
XP/2003/Vista/2008/7 x86/x64
機械特性外殼：金屬
重量：500 g
尺寸：36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in)
工作環境工作溫度：
標準型號：0 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
存儲溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95%（無凝露）
電源需求輸入電壓：12 ~ 48 VDC
電源接口：接線端子
電源功耗：365 mA @ 12 VDC
安規認證Safety：UL 60950-1, EN 60950-1
EMC：CE, FCC
EMI：EN 55022 Class A, FCC Part 15 Subpart B Class A
EMS：EN 55024, EN 61000-4-2 (ESD) Level 3,EN
61000-4-3 (RS) Level 3,EN 61000-4-4 (EFT) Level 4,EN
61000-4-5 (Surge) Level 3,EN 61000-4-6 (CS) Level 3,EN
61000-4-8,EN 61000-4-11,EN 61000-4-12
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
可靠性MTBF（平均故障間隔時間）：540,026 hrs
保修保修期：5年
-
可選型號 產品編號 描述 MGate 5101-PBM-MN 1口PROFIBUS master轉Modbus TCP網關，12-48 VDC，工作溫度0 ~ 60°C MGate 5101-PBM-MN-T 1口PROFIBUS master轉Modbus TCP網關，12-48 VDC，工作溫度-40 ~ 75°C 可選配件 產品編號 描述 DR-120-24 120W/5A導軌安裝式24 VDC直流電源，輸入電壓范圍88 ~ 132 VAC/176 ~ 264 VAC WK-36-02 壁掛安裝工具 DR-45-24 45W/2A導軌安裝式24 VDC直流電源，輸入電壓范圍85 ~ 264 VAC DR-75-24 75W/3.2A導軌安裝式24 VDC直流電源，輸入電壓范圍85 ~ 264 VAC
