產品資訊PRODUCT
光電轉換器
-
- 10/100BaseT(X)轉100BaseFX工業型光電轉換器
IMC-21
-
簡介
IMC-21系列是一款入門工業級10/10 0Ba s eT( X ) 轉100BaseFX光電轉換器。它們都是為了在惡劣的環境下穩定、可靠的操作而特別設計的。IMC-21是一系列高性價比的產品，它支持12 ~ 45V直流輸入電壓或18 ~ 30V交流輸入電壓。IMC-21能夠在-10 ~ 60 °C溫度下可靠的工作，堅固的外殼設計能夠經受住惡劣環境的考驗。IMC-21轉換器能方便的安裝在導軌或機柜中。
特點
- 支持多模或單模，SC或ST光纖接口
- Link Fault Pass-Through (LFP)
- -10 ~ 60 °C工作溫度
- 可通過DIP開關來選擇FDX/HDX/10/100/Auto/Force
-
技術參數標準：IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3x適用于流控
接口RJ45端口：
RJ45端口：10/100BaseT(X)
光口：100BaseFX (SC/ST接頭)
LED指示燈：Power，10/100M (TP端口)，100M (光口)，FDX/
COL (光口)
DIP開關：TP端口10/100M，半/全雙工模式，強制/自動模式;
光口半/全雙工模式，Link Fault Pass-Through (LFP)

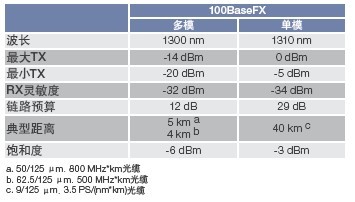

光纖
機械特性外殼：Plastic，IP30
防護等級尺寸：25 x 109 x 97 mm (0.98 x 4.29 x 3.82 in)
重量：125 g
安裝方式：導軌安裝
工作環境工作溫度：-10 ~ 60 °C (14 ~ 140 °F)
儲存溫度：-40 ~ 70 °C (-40 ~ 158 °F)
相對濕度：5 ~ 95% RH（無凝露）
電源需求輸入電壓：12 ~ 48 VDC和18 ~ 30 VAC
輸入電流：150 mA @ 24 VDC
連接方式：可插拔的3口接線端子
過載電流：1.1 A
反接保護：提供
安規認證Safety：UL 508
EMC：CE，FCC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 2,
EN 61000-4-4 (EFT) Level 2,
EN 61000-4-5 (Surge) Level 2,
EN 61000-4-6 (CS) Level 2,
EN 61000-4-8 (PFMF) Level 1
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
MTBF（平均無故障時間）時間：353,000 hrs
數據庫：MIL-HDBK-217F，GB 25 °C
保修保修期：5年
-
可選型號 產品編號 描述 IMC-21-M-SC 工業級10/100BaseT(X) 轉100BaseFX 光電轉換器, 多模, SC 接口, -10 至 60°C IMC-21-M-ST 工業級 10/100BaseT(X) 轉 100BaseFX 光電轉換器, 多模, ST 接口, -10 至 60°C IMC-21-S-SC 工業級10/100BaseT(X) 轉 100BaseFX 光電轉換器,單模, SC 接口, -10 至 60°C 安裝配件 產品編號 描述 RK-4U “4U-high 19”機架安裝套件
