內嵌式設備聯網模塊
-
- 10/100 Mbps內嵌式串口設備聯網模塊
MiiNePort E1系列
-
簡介
Moxa公司的MiiNePort E1內嵌式設備聯網模塊可輕松將串口設備連入先進的網絡連接，專為有此種需求的制造商設計。采用Moxa公司的第二代系統級芯片MiiNe，支持10/100Mbps以太網，最高可達921.6 Kbps的串口波特率，有多種即用型操作模式可選，并只需少量電力。通過 Moxa公司的創新NetEZ 技術，MiiNePort E1可在很短的時間內將任何帶有標準串口的設備轉換成以太網設備。另外，MiiNePort E1的尺寸與RJ45 相似，易于與任何現有的串口設備進行匹配。
MiiNe-Moxa公司的第二代系統級芯片
MiiNe提供了有競爭力的內嵌式串口到以太網的解決方案。MiiNePort E1使用MiiNe作為系統級芯片，因而成為當前最小的內嵌式設備聯網模塊，且與任何其它同類產品相比具有最低的功耗。MiiNe 具有以下的特點：
- 專為1串口或2串口到以太網的應用
- 采用32位ARM 7內核
- 采用Moxa公司先進的UART技術
- 內建2MB的Flash和4MB的SDRAM內存
NetEZ技術
Moxa 公司的 NetEZ 技術為串口設備制造商提供了一系列能將以太網功能集成到串口設備的強大工具：
EXTrigger :

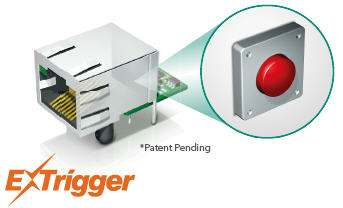

想方便的排除網絡系統中的故障嗎？通過MiiNePort E1的EXTrigger一鍵式按鈕立即重啟網絡設置。

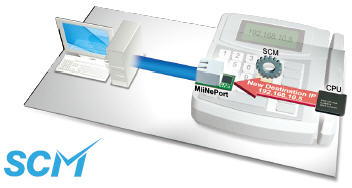

SCM：MiiNePort E1的串口命令模式（SCM）使該設備的主系統能夠重置網絡并配置串口和以太網的設置。這通過簡單的命令框架形式即可完成，任何時候均可簡便地配置網絡設置。

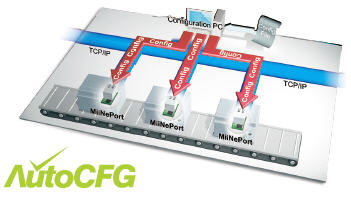

AutoCFG：MiiNePort E1支持AutoCFG，在大規模生產中可便捷地配置多設備網絡設置。

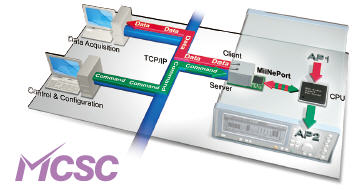

MCSC：在某些特殊情況下，設備最終用戶需要設備能同時在服務器模式和客戶端模式下工作，這就要求內嵌式設備模塊支持多通道通訊。MiiNePort E1的多通道串口通信（MCSC）功能使用一個精巧的軟件解決方案，為設備提供了多通道功能。
MiiNePort E1使用Moxa公司的NetEZ技術，簡單易用、輕松實現串口設備聯網，是當前用戶界面最友好的內嵌式設備聯網模塊。
-
外形類型：插入式模塊
尺寸： 33.9 x 16.25 x 13.5 mm (13.35 x 6.4 x 5.31 in)
重量：9 g
系統信息CPU：32位ARM 7內核
RAM：內建 4M
Flash：內建 2M
以太網接口端口數:1
速度：10/100 Mbps，自適應MDI/MDIX
接頭：RJ45 （帶磁）
電磁隔離保護：內建1.5千伏
LEDs：10BASE–T和100BASE-TX連接運行，故障/使用
串口端口數： 1
傳輸格式：標準TTL
串口通信參數數據位： 5，6，7，8
停止位： 1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
波特率： 50bps~ 230.4 Kbps* （支持非標準波特率）
* 根據要求，波特率最高可達921.6 Kbps
串行信號TTL：TxD，RxD，RTS，CTS，RST (復位電路)，GND
數字 I/O 引腳GPIO：3 個可編程 I/O 引腳（1 個 DO，1 個 DI，1 個 DI/O）
軟件特點網絡協議：ICMP，ARP，IP，TCP，UDP，DHCP，HTTP，
SNMP，V1/V2c，SMTP，TFTP，Auto IP，Telnet，BOOTP
配置選項： Web控制臺，串口控制臺（串行命令模式） ，遠
程登錄控制臺，Windows應用程序
Windows實用COM驅動：Windows 95，98，ME，NT，
2000，XP，x86/x64，2003 x86/x64，Vista x86/x64，2008
x86/x64，Embedded CE 5.0/6.0，XP Embedded
固定TTY驅動：SCO Unix，SCO OpenServer，UnixWare
7，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD，AIX
5.x
Linux實用TTY驅動：Linux kernel 2.4.x，2.6.x
操作模式：TCP服務器，TCP客戶端， UDP，實時COM模
式，調制解調器模式， RFC2217
工作環境工作溫度：
標溫：0 ~ 55 °C（32 ~ 131 °F）
寬溫：-40 ~ 85 °C（-40 ~ 185 °F）
工作濕度：相對濕度5 ~ 95％
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
電源輸入電壓： 3.3 VDC (±5%)
功耗：最大[email protected]
安規認證EMC：
• 輻射＆放射管理：符合EN55022：1998的B類限制
• 直接和間接的ESD：符合EN55024：1998
• 電氣快速瞬變/脈沖抗擾度：符合EN55024：1998
• 工頻磁場抗擾度：符合EN55024：1998
沖擊：500 g的非操作沖擊
震動：20 g的非操作振動
自動重新啟動觸發器：內置WDT（看門狗定時器）
保修期5年
-
可選型號 產品編號 描述 MiiNePort E1 E1：TTL設備的內嵌式設備聯網模塊，支持10/100BaseT（x），帶RJ45接口，工作溫度0 °C ~ 55 °C MiiNePort E1-T TTL設備的內嵌式設備聯網模塊，支持10/100BaseT（x），帶RJ45接口，工作溫度 -40 °C ~ 75 °C MiiNePort E1-ST MiiNePort E1系列啟用套件
