簡介

NPort® S8458系列集合了串口設備聯網服務器和網管型交換機于一體，具有4個光纖口，4個以太網口和4個RS-232/422/485串口，讓您可以輕松安裝、管理和維護您的產品。NPort® S8458具有串口聯網和交換機的功能，可大大節省使用空間，降低功耗和成本，因?yàn)槟鸁o需再單獨購買交換機和串口設備聯網服務器。

具備NPort®系列產品的功能
NPort® S8458系列支持NPort®系列串口設備聯網服務器的所有功能。您最多可將4臺串口設備通過8個以太網口進行網絡連接，而只需做一些基本的配置要求。此外，串口和網口之間的數據傳輸是雙向的。

支持網管型交換機功能
NPort® S8458系列內建了網管型交換機功能，支持QoS，IGMP-snooping/GMRP，VLAN，Port Trunking，SNMPv1/v2c/v3和IEEE 802.1X，讓您可以任意使用。在網絡冗余方面，Moxa 的Turbo Ring和Turbo Chain技術（自愈時間<20ms）或RSTP/STP（IEEE 802.1w/D），可以讓您的工業以太網絡冗余更具冗余性，更為可靠穩定。

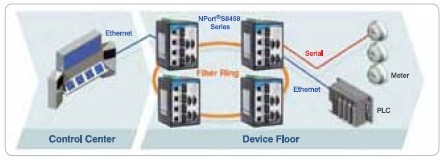

設備層的環網冗余
工業自動化中，設備層的通信網絡是非常關鍵的，因?yàn)樗鼈冇脕肀O(jiān)控設備的運行。通信的可靠性取決于設備層的環網冗余，可支持快速的網絡故障檢測和重新配置，適用于最嚴苛的控制應用。NPort® S8458系列集成了NPort®系列串口設備聯網服務器和交換機的功能，可同時連接串口設備和網絡設備。此外，NPort® S8458還支持STP/RSTP標準、Moxa 的Turbo Ring或Turbo Chain網絡冗余協議。這種一體化的設計可簡化您的網絡，并提升網絡的可靠性。

堅固的工業設計，提供全方位的保護

基本規格

端口串口：4個RS-232/422/485串口
網口：4個RJ45網口，4個SC光纖口
Console口：1個（8-pin RJ45連接頭）
機械特性外殼：金屬，IP40防護等級
尺寸：93 x 144 x 125 mm（3.66 x 5.64 x 4.92 in）
工作環境工作溫度：-40 ~ 85℃（-40 ~ 185）
工作濕度：5 ~ 95%（無凝露）
存儲溫度：-40 ~ 85℃（-40 ~ 185）
電源需求輸入電壓：12 ~ 48 VDC
安規認證EMC：FCC Part 15 Subpart B Class A，CE Class A
Safety：UL60950-1
EMI：EN 55022
EMS：
EN 55024，
EN 61000-4-2（ESD）Level 4，
EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 4，
EN 61000-4-5（Surge）Level 4，
EN 61000-4-6（CS）Level 3，
EN 61000-4-8 Level 5，
EN 61000-4-11
保修保修期：5年

串口服務器規格

串口串口數量：4
串口類型：RS-232/422/485
連接頭：DB9針式
串口保護：全信號15 KV ESD保護
RS-485數據流向控制：ADDC® (數據流向自動控制功能)
RS-485終端拉電阻：120 Ω
Console口：RS-232控制端口 (8針RJ45)
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS和XON/XOFF
波特率：50 bps ~ 921.6 Kbps

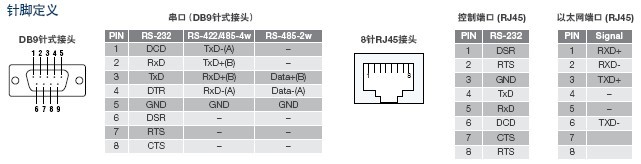

串口信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485-4w：Tx+，Tx-，Rx+，Rx-，GND
RS-485-2w：Data+，Data-，GND
軟件配置方式：Web Console，Telnet Console，Serial Console，
Windows Search Utility
Windows Real COM驅動：Windows 95/98/ME/
NT/2000，Windows XP/2003/Vista/2008/7 x86/x64
Embedded CE 5.0/6.0，XP Embedded
Fixed TTY驅動：SCO Unix，SCO OpenServer，UnixWare
7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，
FreeBSD，AIX 5.x
Linux Real TTY驅動：Linux kernel 2.4.x，2.6.x，3.0.x
操作模式：Real COM，TCP Server，TCP Client，UDP，
RFC2217
網管功能：SNMP MIB-II
IP路由：Static，RIP-I，RIP-II
可靠性報警工具：內建蜂鳴器和RTC（實時時鐘）
自動重啟觸發器：內建WDT（看門狗定時器）

以太網交換機規格

以太網標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u 適用于100BaseT(X)和100Base FX
IEEE 802.3x適用于流量控制
IEEE 802.1D適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1x適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
網絡協議：ICMP，IP，TCP，UDP，ARP，Telnet，DNS，HTTP，
SMTP，SNTP，IGMPv1/v2 device，GVRP，SNMPv1/v2c/
v3，DHCP Server/Client，DHCP Option 82，BootP，TFTP，
SNTP，SMTP，RARP，GMRP，LACP，RMON
MIB：MIB-II，以太網-Like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，背壓流量控制
光纖接口

交換機特性優先序列：4
最大VLAN可用數量：64
VLAN ID范圍：VID 1 ~ 4094
IGMP組：256
交換機界面RJ45口：自適應10/100BaseT(X)，全雙工/半雙工，MDI/
MDI-X自動連接
DIP開關：Turbo Ring，Master，Coupler，Reserve
報警功能：2個繼電器輸出，運載能力為1 A @ 24 VDC
