機架式工業以太網交換機
-

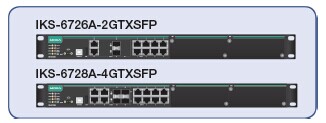

- 24+2G/24+4G口模塊化網管型以太網交換機
IKS-6726A/6728A
-
簡介
IKS-6726A/6728A系列工業級機架型交換機專為工業應用而設計，如交通控制系統和海事應用。IKS-6726A/6728A支持千兆和快速以太網骨干網絡、雙冗余環網和隔離的兩路電源輸入（24/48 VDC或110/220 VDC/VAC），可以提高通信穩定性，節省布線成本。IKS-6726A/6728A采用模塊化設計，網絡規劃配置更加靈活，最多可以安裝4個千兆網口和24個快速以太網口。
優勢和特點
• 命令行界面（CLI），可快速配置主要網管功能
• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時
間同步
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持用于設備管理和監控的Ethernet/IP和Modbus協議
• 兼容EtherNet/IP和PROFINET協議，進行透明數據傳輸
• 支持Turbo Ring，Turbo Chain（自愈時間＜ 20 ms @250
臺交換機），RSTP/STP和MSTP網絡冗余
• IGMP Snooping和GMRP過濾組播封包
• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協
議，簡易網絡規劃
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡
穩定性
• 采用IEEE 802.3ad，LACP優化網絡帶寬
• 支持TACACS+，IEEE 802.1X，SNMPv3, HTTPS和SSH，
加強網絡安全性
• 支持SNMPv1/v2c/v3不同等級的網絡管理協議
• 采用RMON有效提升網絡監測和預測能力
• 支持基于MAC地址的端口鎖定，防止非法入侵
• 支持端口鏡像功能，便于在線調試
• 通過E-mail和繼電器輸出自動報告意外事件
• 自動恢復在線設備的IP地址
• 自動快速線路恢復
• 可通過網頁瀏覽器，Telnet/Serial console，CLI和
Windows utility及ABC-02-USB進行配置
-
硬件規格
技術參標標準：
• IEEE 802.3適用于10BaseT
• IEEE 802.3u適用于100BaseT(X) and 100BaseFX
• IEEE 802.3ab適用于1000BaseT(X)
• IEEE 802.3z適用于1000BaseX
• IEEE 802.3x適用于Flow Control
• IEEE 802.1D-2004適用于Spanning Tree Protocol
• IEEE 802.1w適用于Rapid STP
• IEEE 802.1s適用于Multiple Spanning Tree Protocol
• IEEE 802.1Q適用于VLAN Tagging
模塊化機架式以太網交換機IKS-6726A/6728A
• IEEE 802.1p適用于Class of Service
• IEEE 802.1X適用于Authentication
• IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMP v1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，SSH，Syslog，DHCP
Option 66/67/82，EtherNet/IP，Modbus/TCP，LLDP，IEEE
1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，背壓式流控
交換機屬性優先級隊列：4
最多可用的VLAN數：64
VLAN ID范圍：VID 1 ~ 4094
IGMP Groups：256
MAC地址表大小：8 K
封包緩沖區大小：2 Mbit
接口快速以太網口：8口10/100Base T(X)和2個模塊插槽。支持
任意帶有10/100BaseT(X)，100BaseFX (SC/ST接口)， 或
100Base SFP的8/6口模塊
注：登入Moxa官網了解IM-6700A快速以太網模塊信息千兆以太網：2或4口
10/100/1000BaseT(X)或100/1000Base SFP
控制口：USB串口控制（B類型連接頭）
儲存口：USB儲存（A類型連接頭適用于ABC-02-USB)
系統LED指示燈：STATE，PWR1，PWR2，FAULT，MSTR/
HEAD，CPLR/TAIL
報警觸電：1路繼電器輸出報警，輸出電流3A@30VDC或
3A@240VAC
電源需求輸入電壓：24 VDC (18 ~ 36 VDC)，48 VDC (36 ~ 72 VDC)，
或110/220 VAC (85 ~ 264 VAC）
輸入電流：(沒有安裝IM-6700模塊時)
• 最大0.42 A @ 24 VDC
• 最大0.22 A @ 48 VDC
• 最大0.32/0.16 A @ 110/220 VAC
過流保護：提供
反接保護：提供
機械特性外殼：IP30防護等級
尺寸：440 x 44 x 280 mm (17.32 x 1.37 x 11.02 in)
重量：4100 g
安裝方式：19”機架式安裝
工作環境工作溫度：-40 ~ 75 ℃ (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (無凝露)
安規認證Safety：UL 60950-1, EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS)
Level 3，EN 61000-4-4 (EFT) Level 3，EN 61000-4-5
(Surge) Level 3，EN 61000-4-6 (CS) Level 3，EN 61000-
4-8，EN 61000-4-11
Rail Traffic：EN 50121-4
Shock： IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：請登陸Moxa網站，獲取最新認證信息。
MTBF (平均無故障時間）時間：643，945 hrs
數據庫：Telcordia (Bellcore)，GB
保修保修期：5
-
可選型號 產品編號 描述 IKS-6728A-4GTXSFP-48-T 前面板接線寬溫型號(-40~ 75 ℃),4個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個48VDC IKS-6728A-4GTXSFP-48-48-T 前面板接線寬溫型號(-40~ 75 ℃),4個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個48VDC ，隔離電源2:1個48VDC IKS-6728A-4GTXSFP-24-24-T 前面板接線寬溫型號(-40~ 75 ℃),4個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個24 VDC ，隔離電源2：1個24 VDC IKS-6728A-4GTXSFP-HV-HV-T 前面板接線寬溫型號(-40~ 75 ℃),4個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個HV (85 ~ 264),隔離電源2：1個HV (85 ~ 264） IKS-6728A-4GTXSFP-HV-T 前面板接線寬溫型號(-40~ 75 ℃),4個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個HV (85 ~ 264) IKS-6726A-2GTXSFP-48-T 前面板接線寬溫型號(-40~ 75 ℃),2個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個48VDC IKS-6726A-2GTXSFP-48-48-T 前面板接線寬溫型號(-40~ 75 ℃),2個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個48VDC ，隔離電源2:1個48VDC IKS-6726A-2GTXSFP-24-24-T 前面板接線寬溫型號(-40~ 75 ℃),2個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個24 VDC ，隔離電源2：1個24 VDC IKS-6726A-2GTXSFP-24-T 前面板接線寬溫型號(-40~ 75 ℃),2個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個24 VDC IKS-6726A-2GTXSFP-HV-HV-T 前面板接線寬溫型號(-40~ 75 ℃),2個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個HV (85 ~ 264),隔離電源2：1個HV (85 ~ 264） IKS-6726A-2GTXSFP-HV-T 前面板接線寬溫型號(-40~ 75 ℃),2個千兆以太網10/100/1000BaseT(X)或100/1000BaseSFP*，最多24個10/100BaseT(X)，最多12個100BaseFX，最多18個100BaseSFP，隔離電源1：1個HV (85 ~ 264)
